Nidec Ultra-Thin Machine Retrofit Solution

Introduktion

Hissar är specialutrustning med en definierad livslängd och livscykel. Efter decennier av utveckling har förnyelse och eftermontering av hissutrustning blivit allt vanligare. För att bibehålla eller förbättra hissens hastighet och kvalitet genom eftermontering erbjuder vi en mängd olika lösningar.

I. Scenarier för efterfrågan på gammal hiss:

1. Gamla hissar berättigade till statligt stöd för eftermontering.

2. High-end hissar installerade före 2014.

3. Gamla hissar som inte är berättigade till statsskuldsprojekt.

4. Hissar med intakta huvudstrukturer men dålig åkkomfort och frekventa mindre funktionsfel.

II. Marknadsmöjligheter för eftermontering av ultratunn maskin

Ultratunna dragmaskiner har använts på den inhemska marknaden för hissar utan maskinrum i över 20 år. Feedback från hissunderhållsföretag lyfter fram smärtpunkter som högt driftljud, för tidigt åldrande lager, ett brett utbud av modeller och komplex konstruktion på plats. Dessa problem orsakar långsiktiga problem för både fastighetsägare och underhållsleverantörer, samtidigt som de driver en storskalig, högprecisionsefterfrågan på eftermonteringsersättningar, vilket ger betydande aktiemarknadsutdelningar.

III. Kärnutmaningar vid eftermontering av ultratunn maskin

1. Dimensionskompatibilitet: Det är svårt att uppfylla de stränga installationsmåtten för de ursprungliga ultratunna maskinerna. Felöverensstämmelse i installationsmått och skivspecifikationer mellan ersättningsmaskinen och originalenheten leder till omfattande modifieringar på plats, vilket ökar konstruktionssvårigheter och risker.

2. Systemkompatibilitet: Dålig kompatibilitet mellan vanliga styrsystem och maskinens elektromagnetiska design och kodare. Problem efter eftermontering som hissjitter och onormalt ljud kvarstår ofta, vilket hindrar fastighetsägares acceptans.

3. Ofullständig modelltäckning: Vanliga ultratunna maskiner på marknaden täcker belastningar från 400 kg till 2 000 kg och hastigheter från 1 m/s till 4 m/s. En komplett produktlinje krävs för att möta olika projektkrav.

4. Arbetsintensiv konstruktion: Traditionella renoveringar innebär skärning och svetsning på plats, vilket resulterar i långa byggperioder, höga kostnader och allvarliga störningar i byggnadsdriften.

IV. Otillräckliga standardlösningar för ultratunna maskiner

Medan ultratunna modeller erbjuder högt utrymmesutnyttjande, är de främst designade som originalutrustning för nya hissar. Deras kompatibilitet är otillräcklig för eftermontering av gamla hissar. Valet måste vara försiktigt baserat på axelförhållandena och de rekommenderas inte som en universell ersättningslösning.

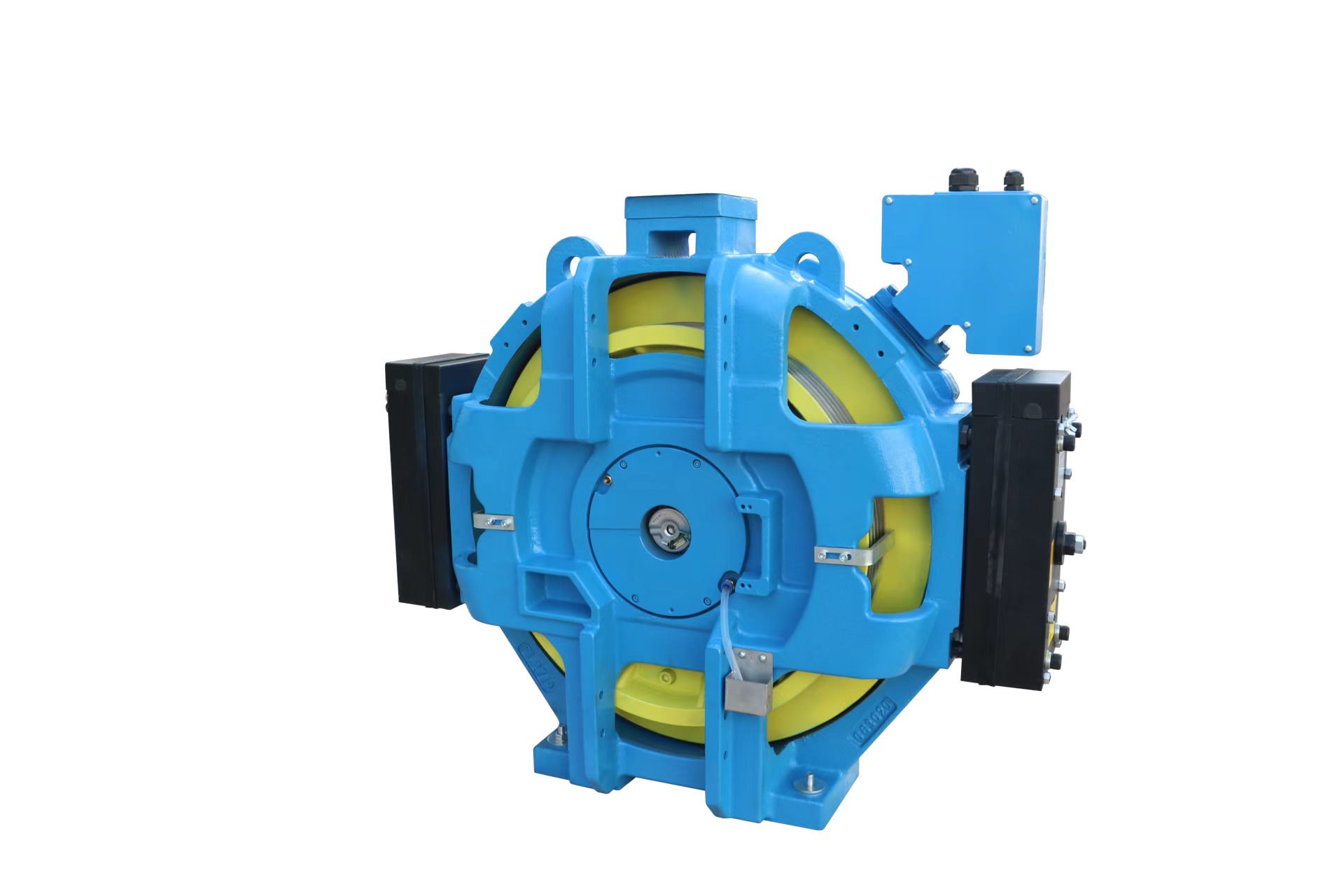

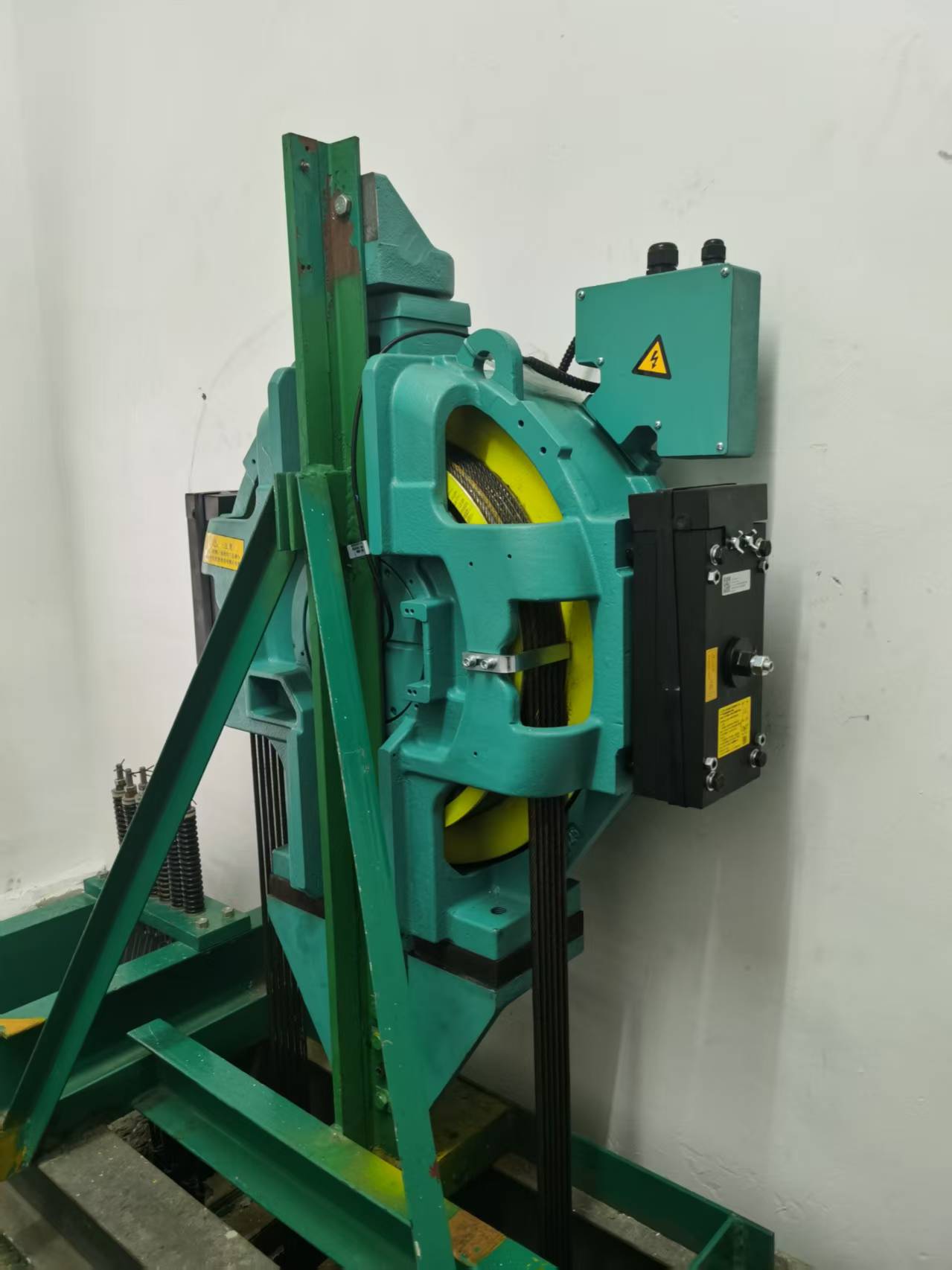

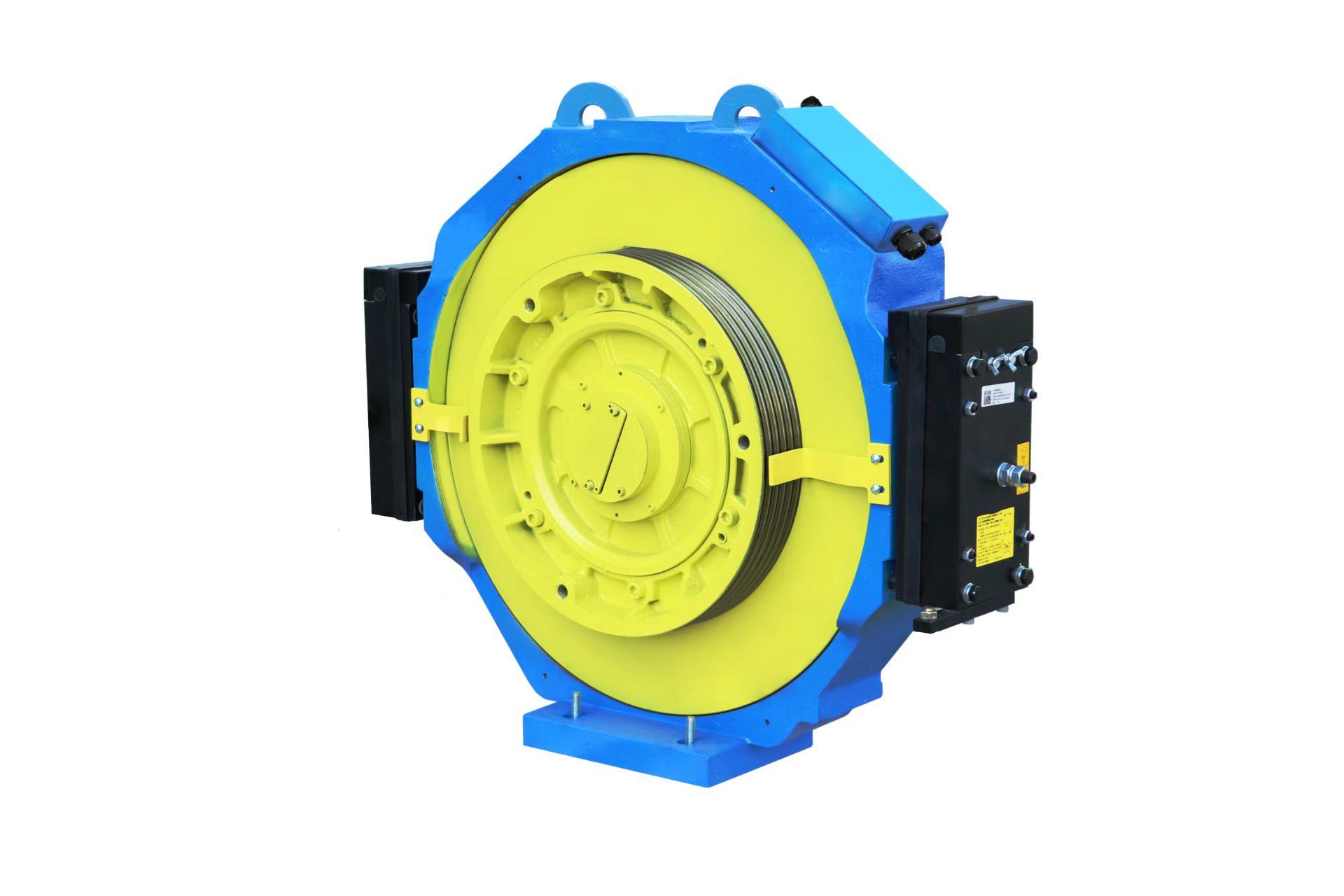

V. NIDEC Adaptive Retrofit Solution

Med hjälp av mogen erfarenhet på den amerikanska marknaden för eftermontering av hissar (med en marknadsandel som överstiger 60 %) och dess egenutvecklade FoU- och tillverkningskapacitet, har NIDEC lanserat en dedikerad eftermonteringslösning för ultratunna maskiner, som exakt matchar globala marknadskrav:

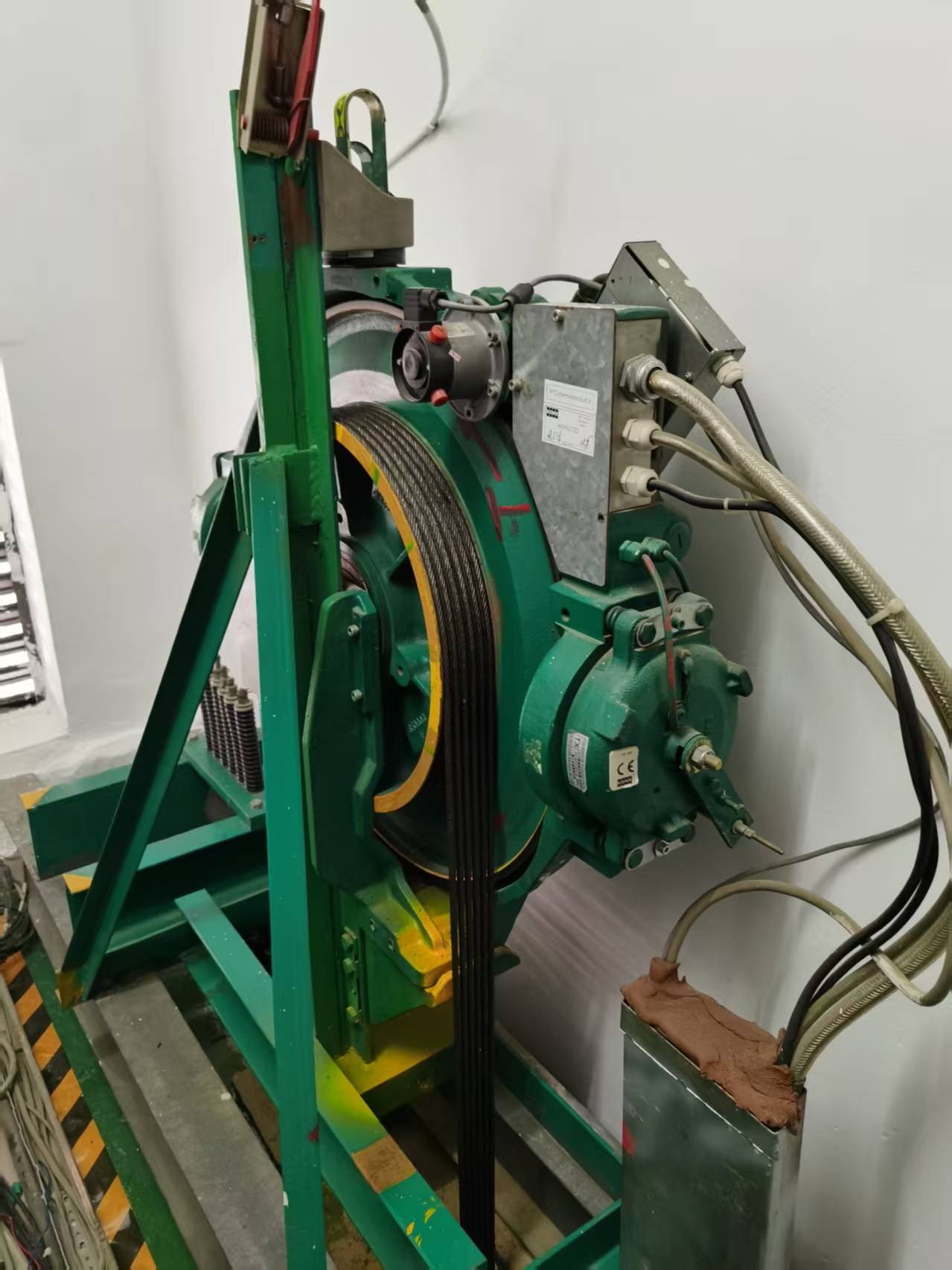

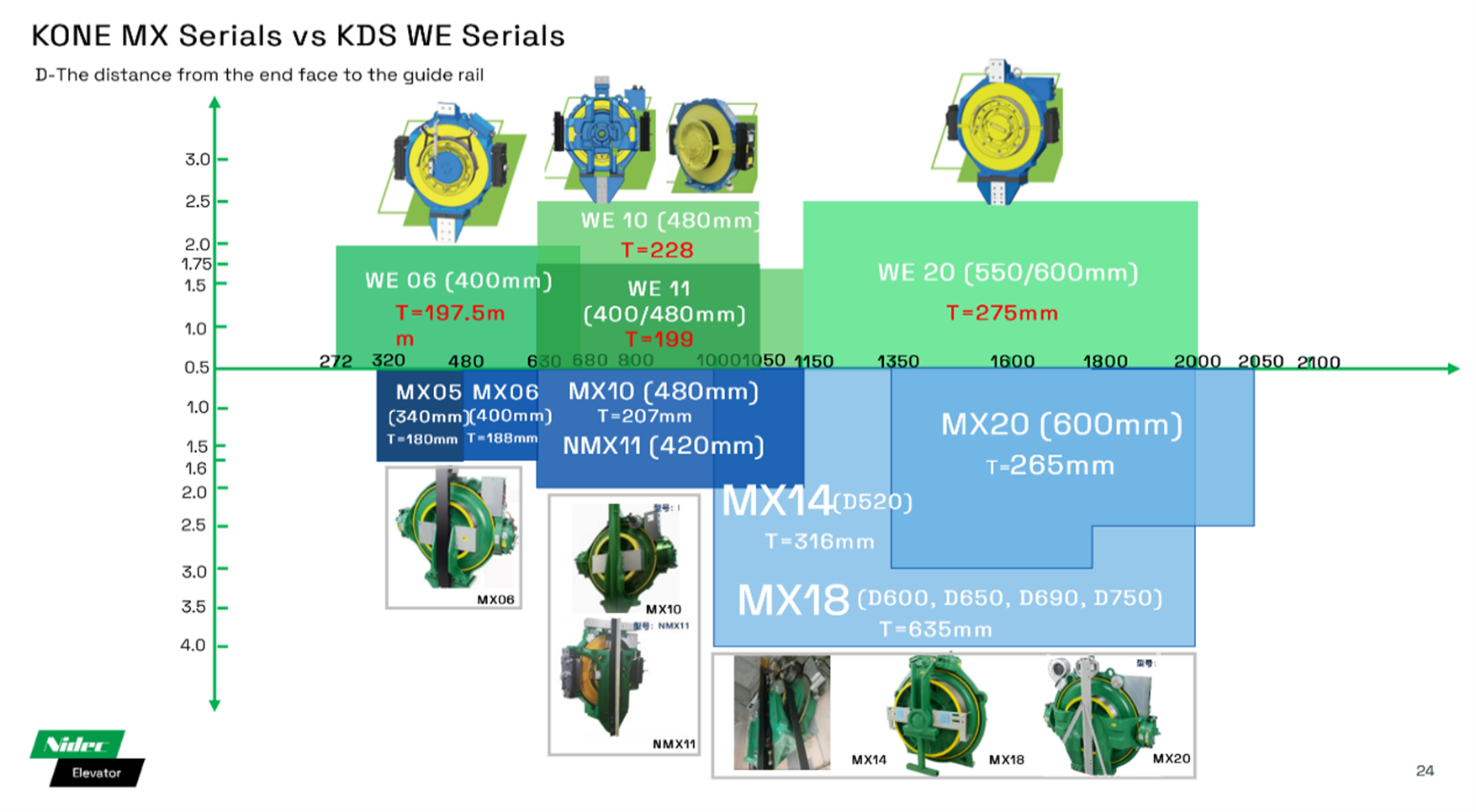

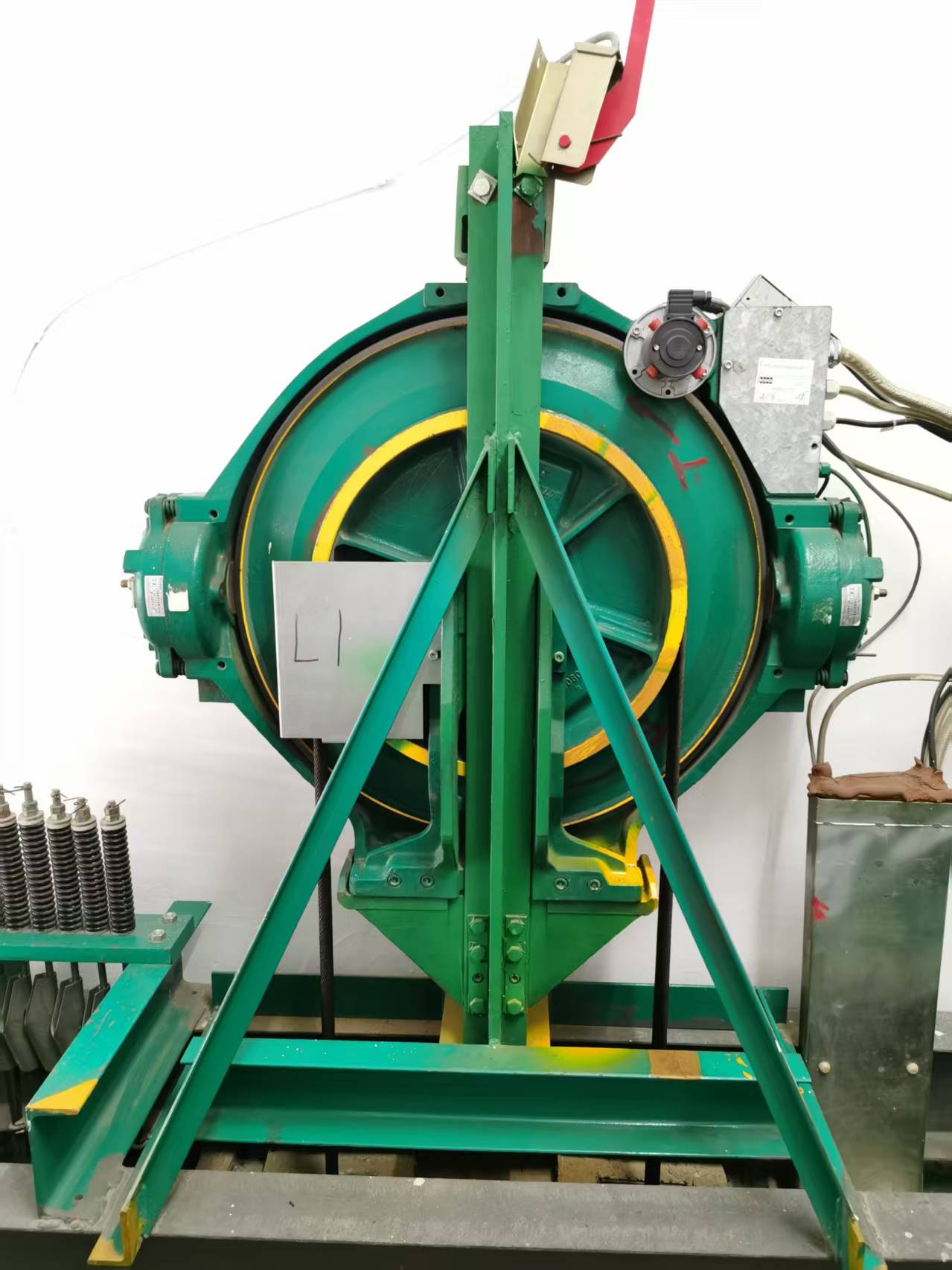

1. Dimensionell återanvändning och komponentgemensamhet: Maskinens installationsmått, skivdiameter, antal spår och specifikationer är identiska med originalenheten. Stållinor och remskivor kan direkt återanvändas, vilket minskar konstruktionssvårigheter, risker och kostnader.

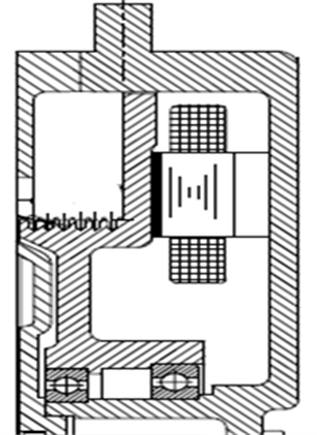

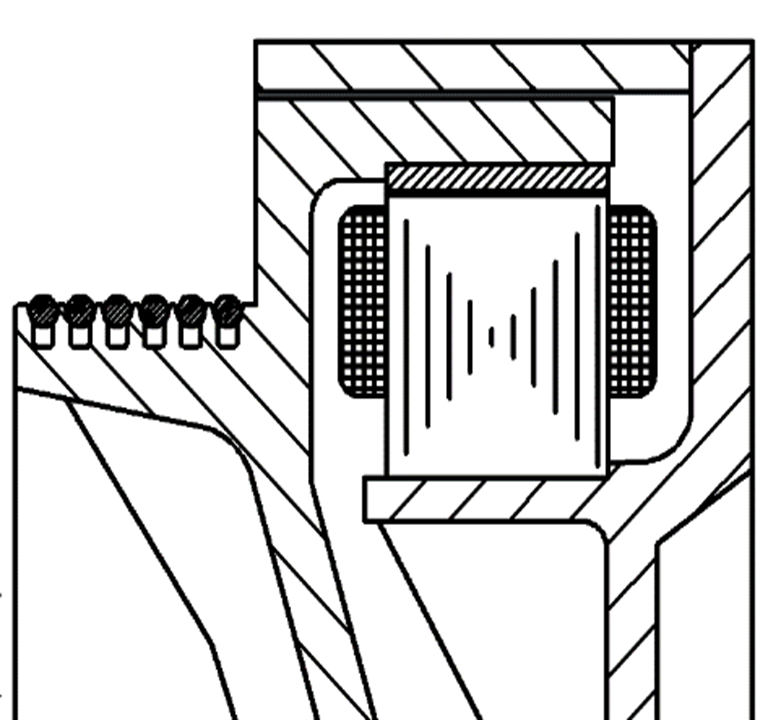

2. Strukturell optimering: Med en radiell magnetfältsdesign (till skillnad från konventionella lösningar för axiella magnetfält), minskar det effektivt lagerslitage och förlänger livslängden.

3. Kontrollsystemmatchning: Utrustad med en standard sinus-cosinus-kodare för överlägsen systemkompatibilitet. Optimerar driftkurvan för att minimera vibrationer, buller och onormala ljud, vilket avsevärt förbättrar åkkomforten. Stöder både främre och bakre monteringsstrukturer för att anpassa sig till olika elektriska layouter på plats.

4. Strukturell kompatibilitet: Lämplig för installationer utan maskinrum och maskinrum, täcker laster från 450 kg till 2 000 kg och hastigheter upp till 3 m/s.

5. Förenklad konstruktion: Behåller de ursprungliga monteringshålen för axelskenan, vilket minimerar byggnadstekniska ändringar. Detta minskar drastiskt byggsvårigheter och varaktighet, vilket minimerar påverkan på fastighetsägare.

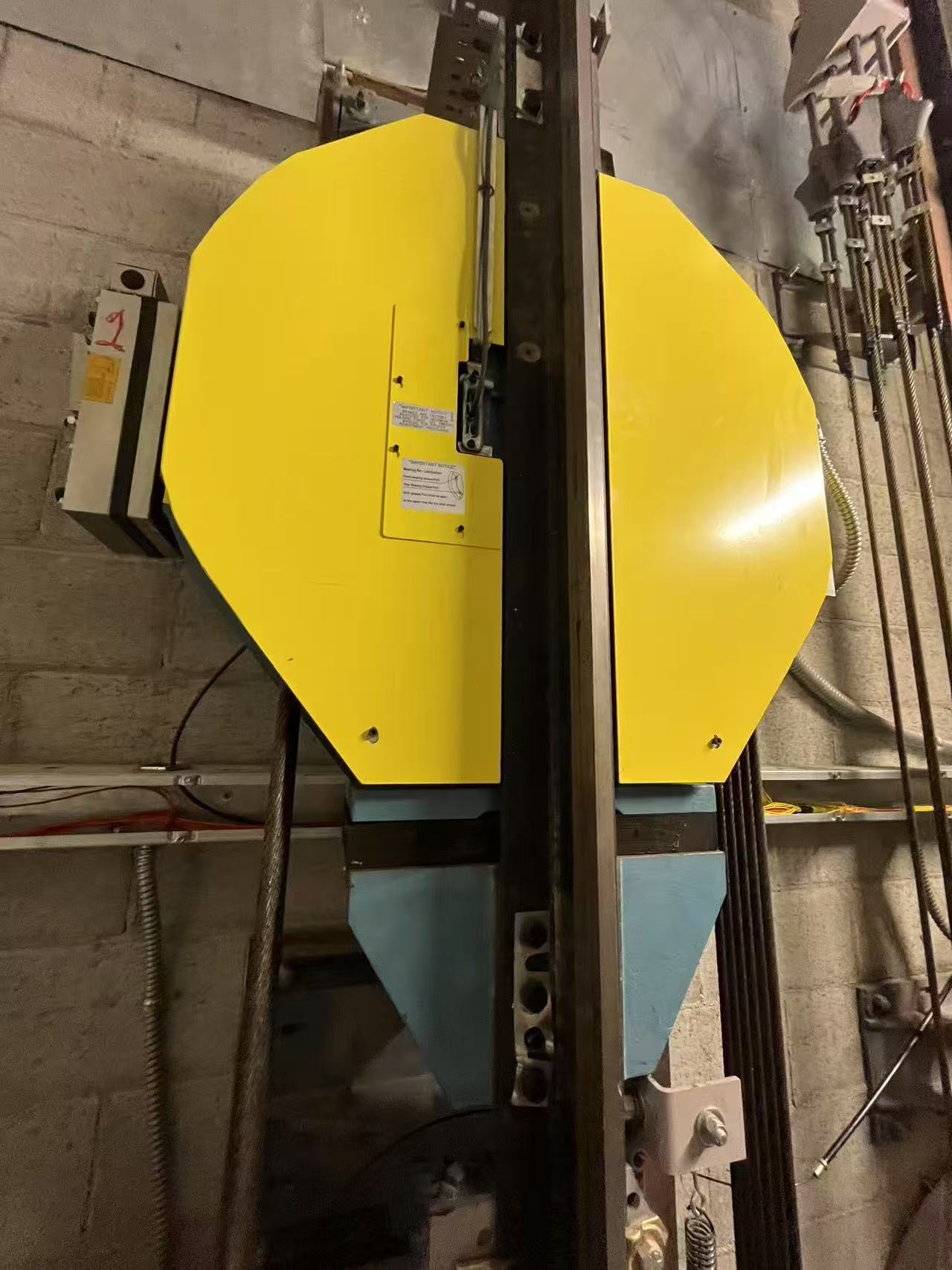

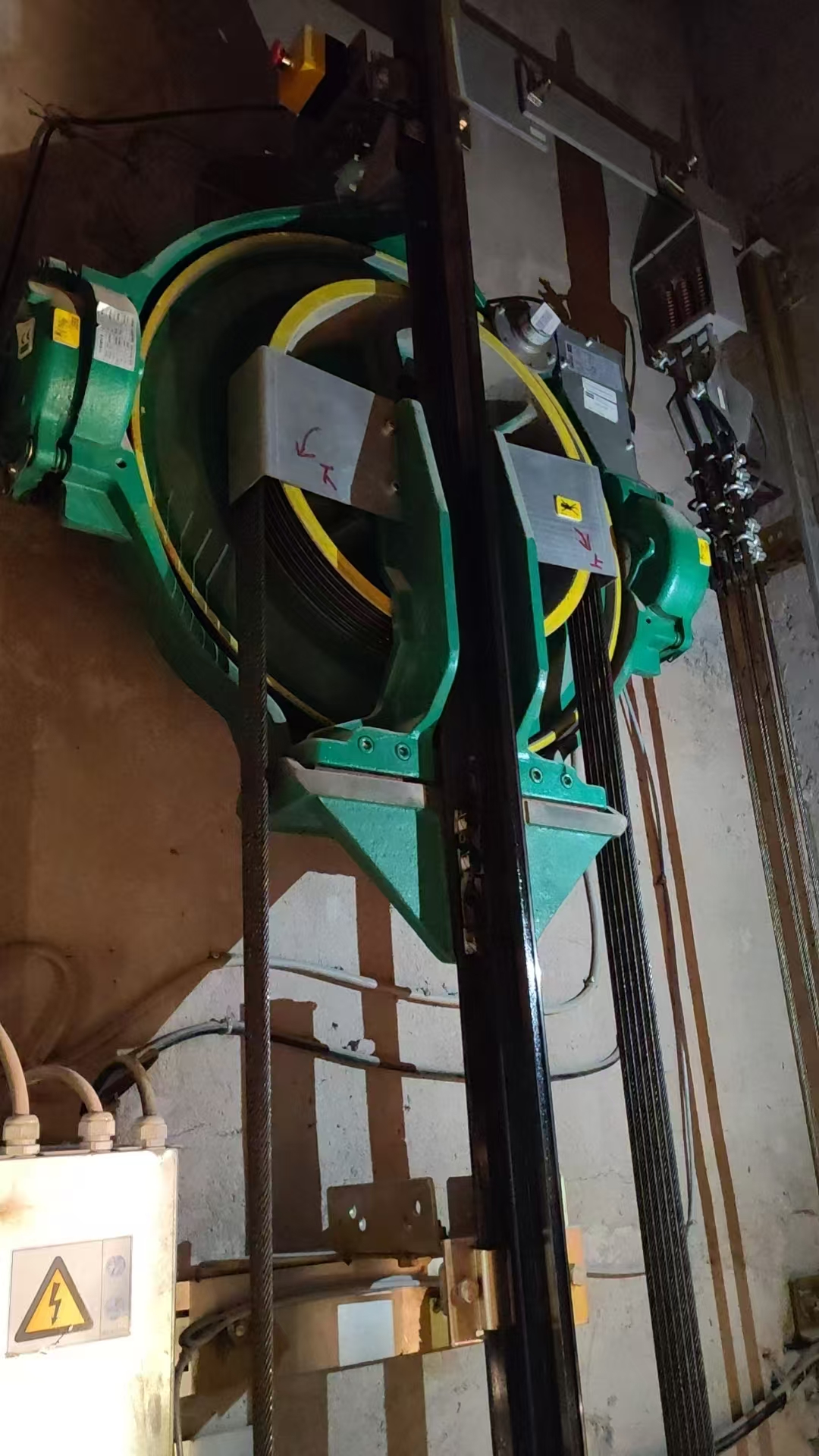

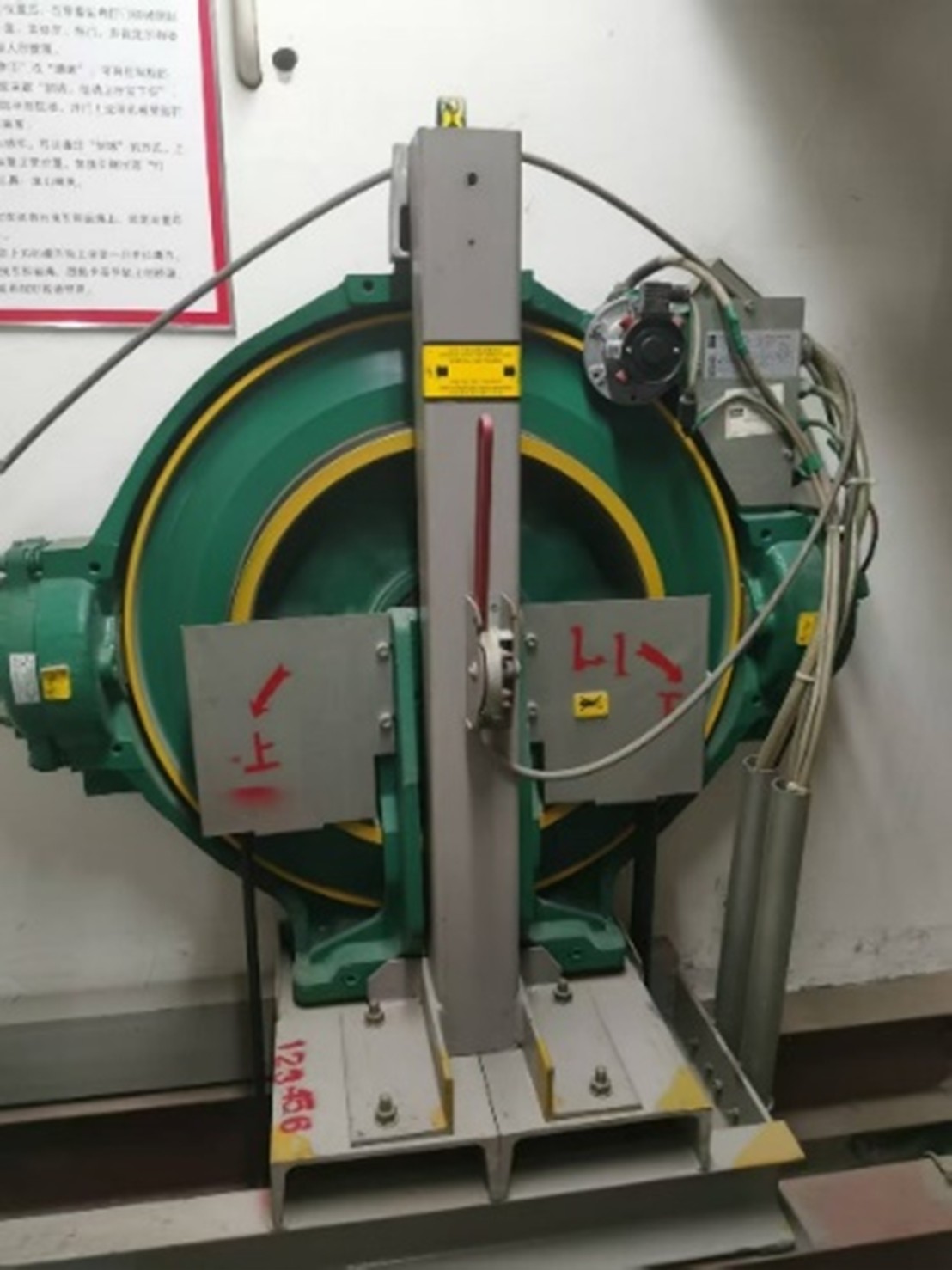

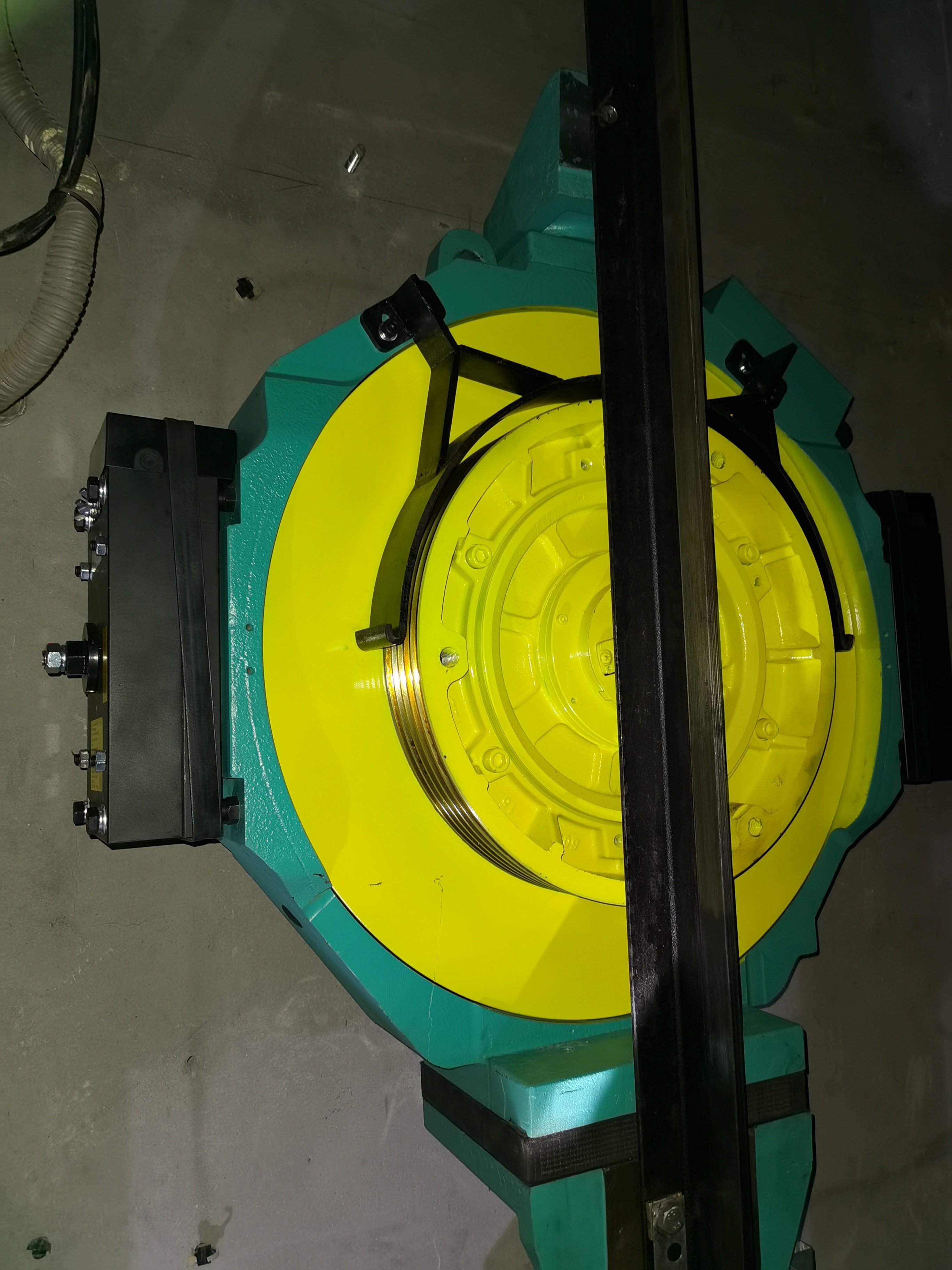

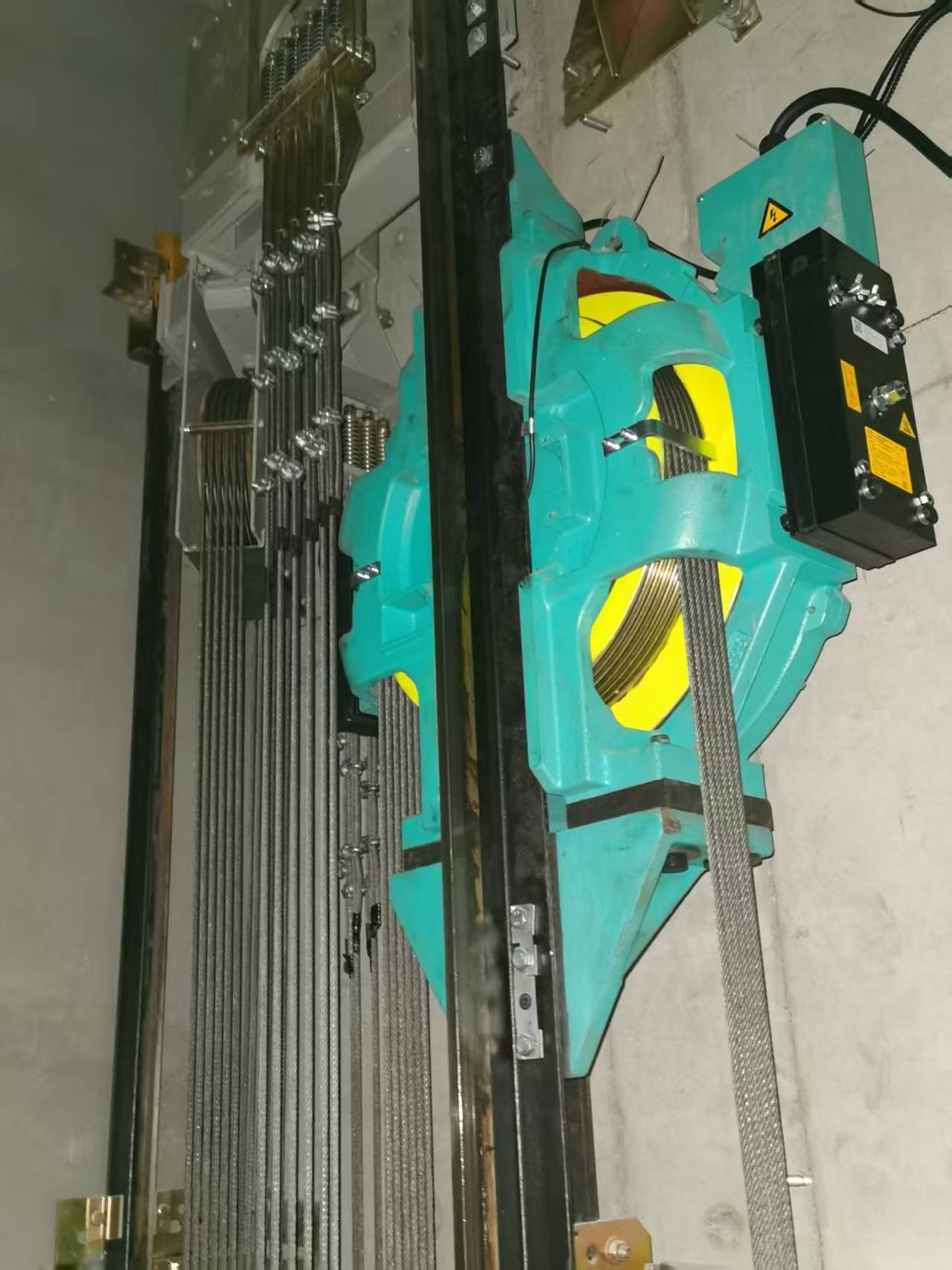

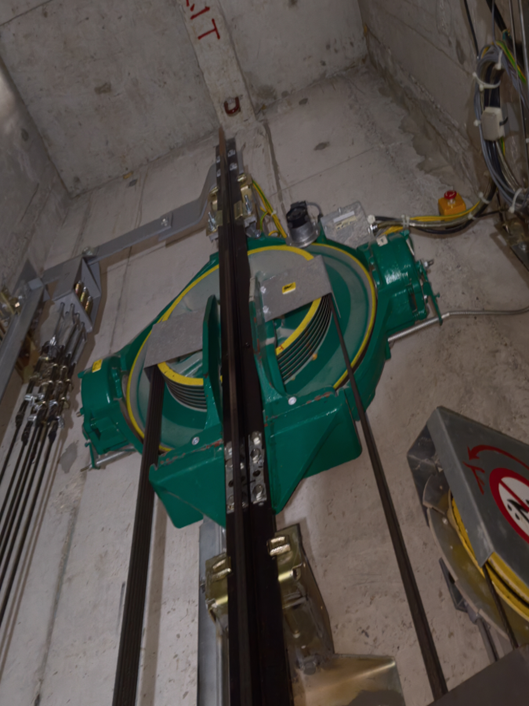

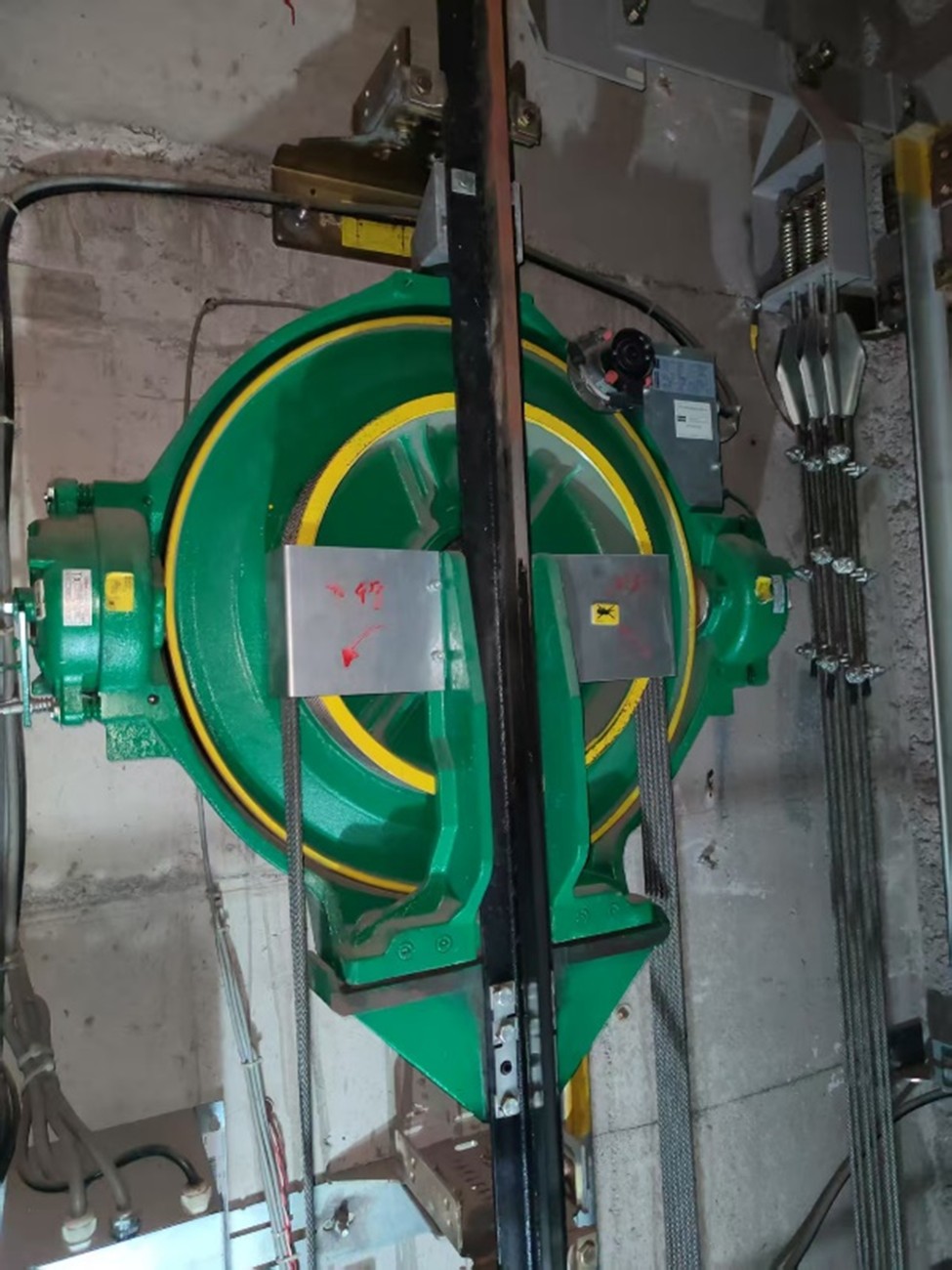

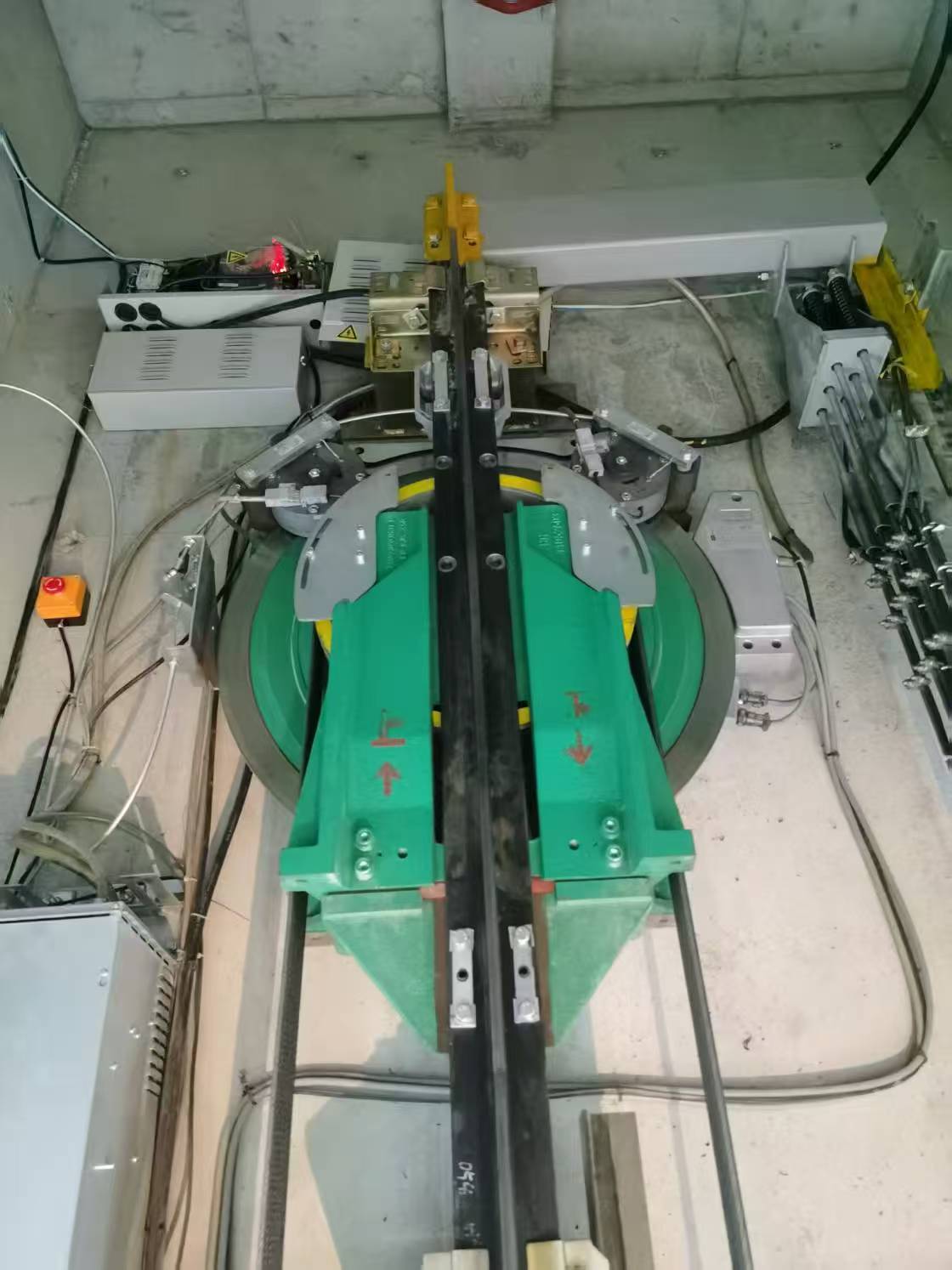

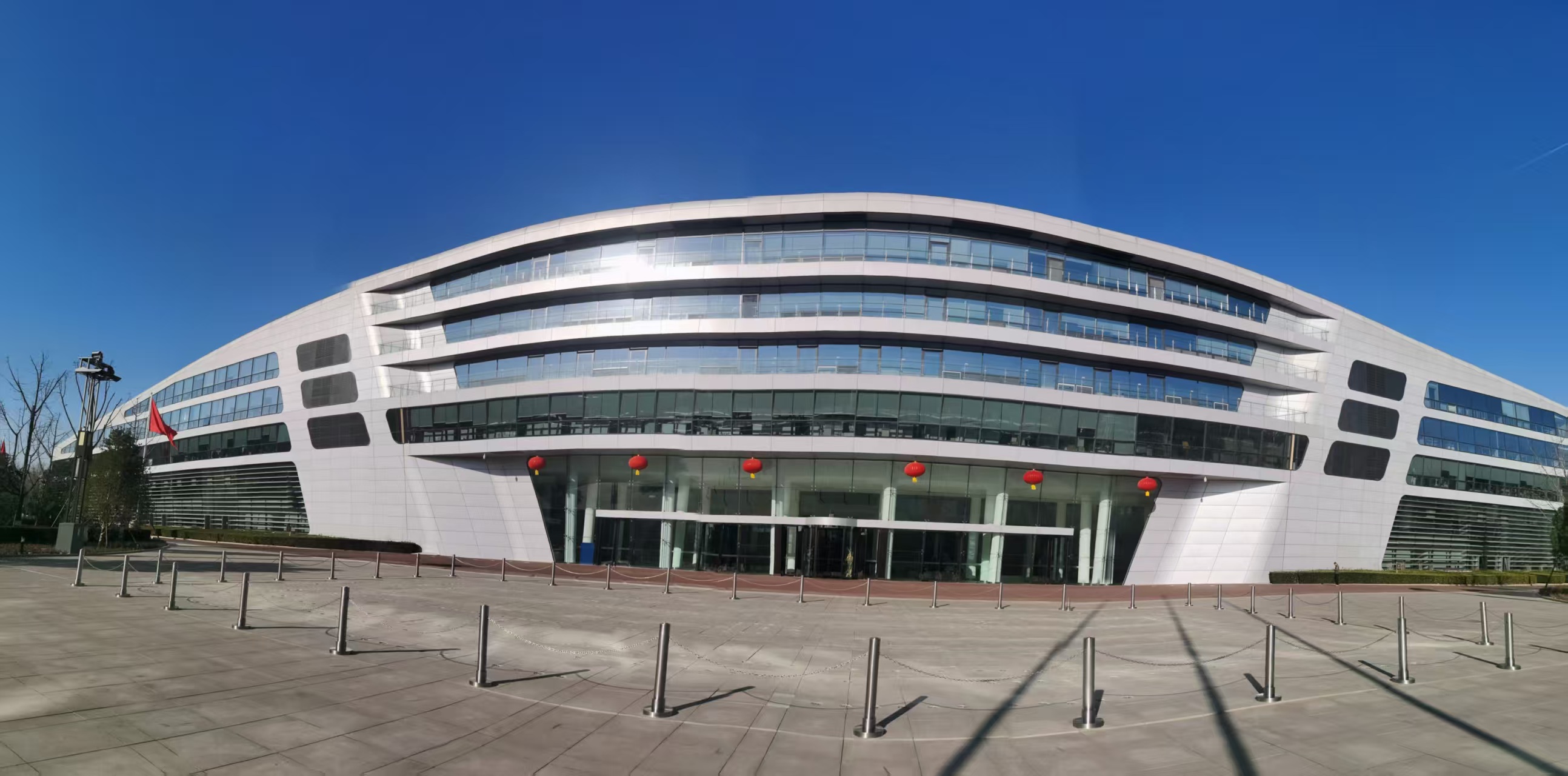

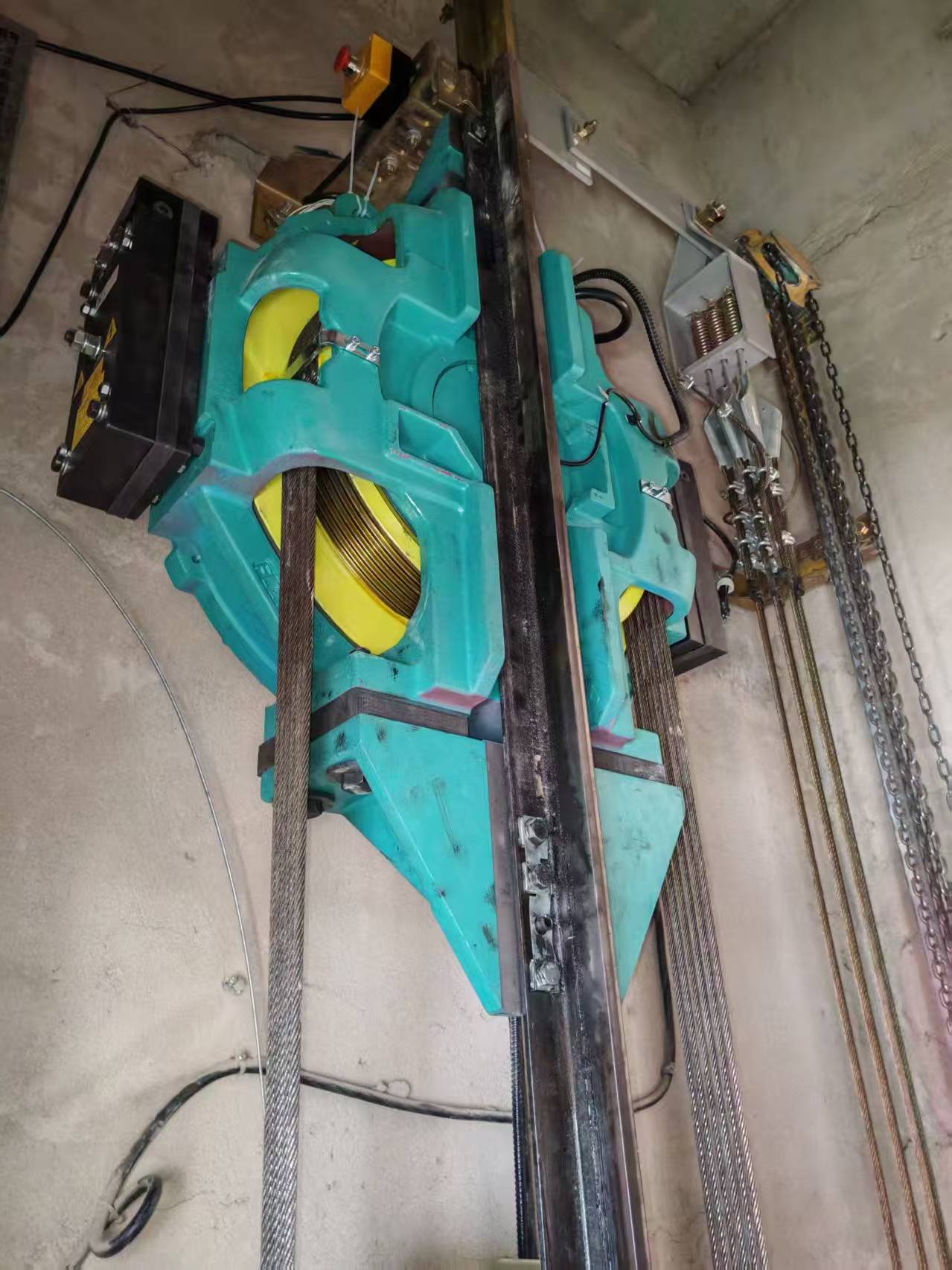

VI. Valda applikationsfall:

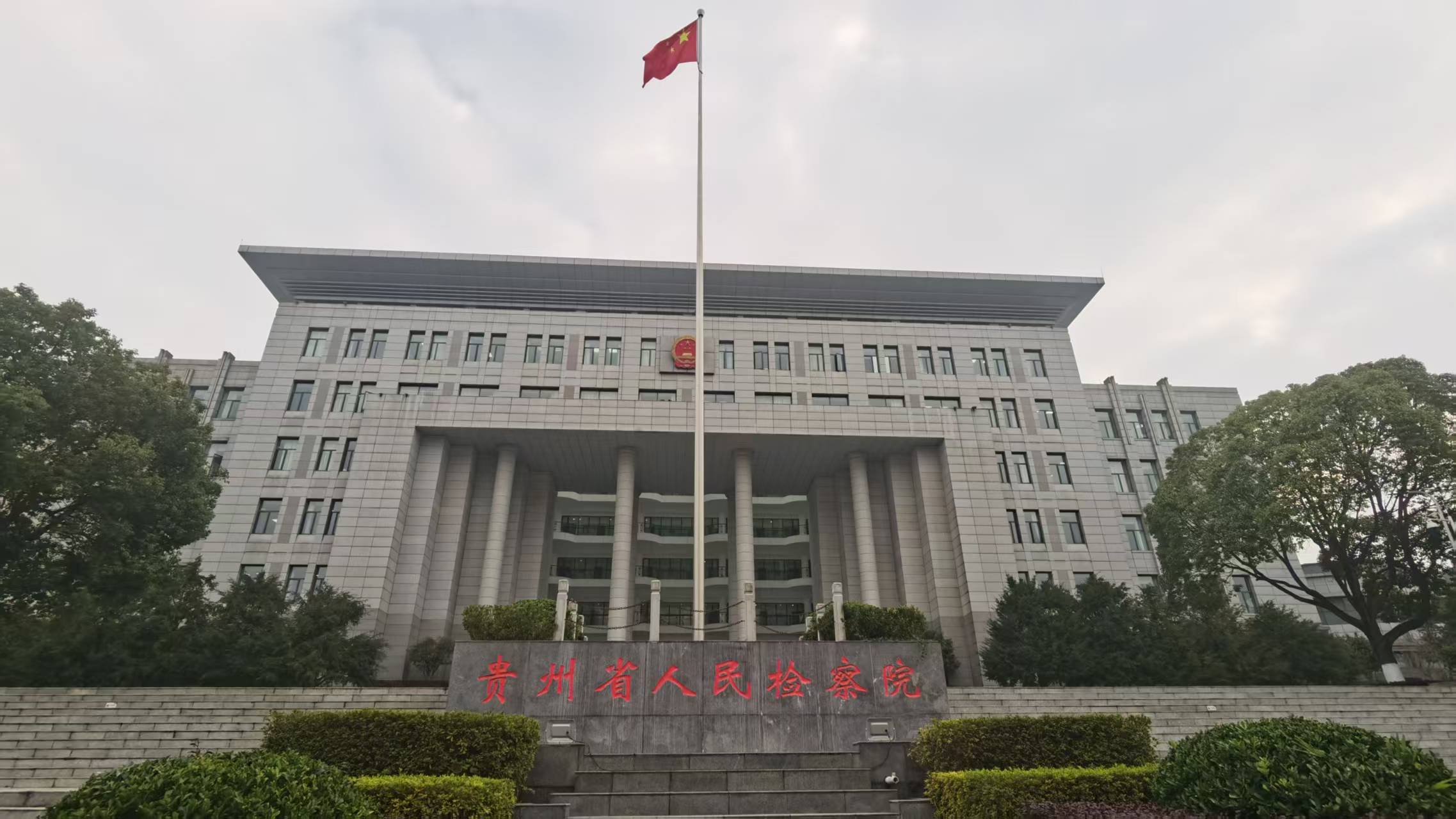

1. Folkets åklagarämbete i Guizhou-provinsen

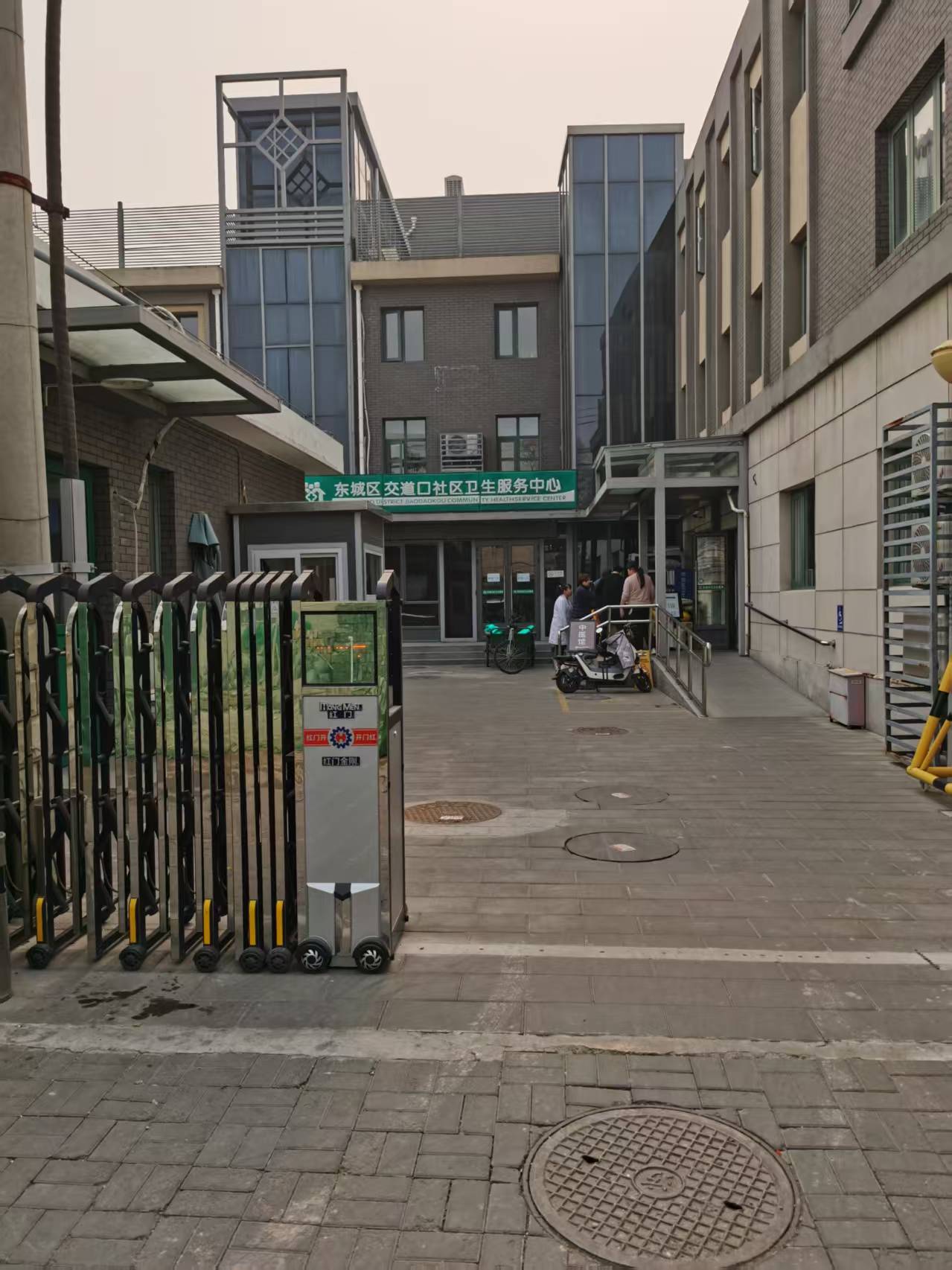

2. Presidiet för pensionerade kadrer i Dongchengs distriktskommitté i Peking och Community Hospital

3. Beijing LAIJIN Cultural and Creative Industry Park

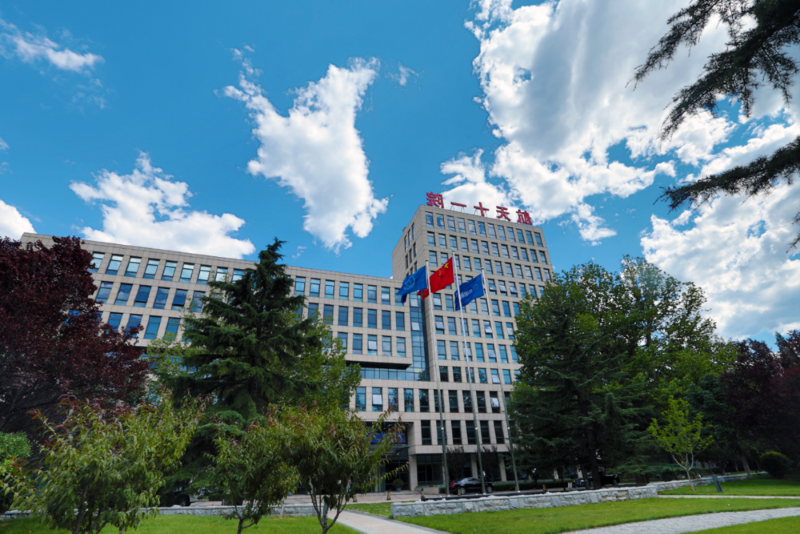

4. China Academy of Aerospace Aerodynamics (CAAA)

5. BAIC Motor R&D Center
